透水混凝土又叫做排水混凝土，主要是由小石子、高標(biāo)號混凝土及摻和透水外加劑、水、彩色強(qiáng)化劑以及穩(wěn)定劑等經(jīng)必定份額分配拌制而成的一種多孔輕質(zhì)新式環(huán)保地上鋪裝資料。是用粗骨料外表包裹著一層薄漿料彼此粘結(jié)成的蜂窩狀，能讓雨水流入地下，有彌補地下水;并能有效的地上的油類化合物等對環(huán)境污染的損害;且色彩繽紛，景象交融，使城市環(huán)境建造愈加調(diào)，是保護(hù)天然、保護(hù)生態(tài)平衡、能減輕城市熱島效應(yīng)的透水地坪資料。在城市雨水辦理與水污染防治等工作上，具有深遠(yuǎn)的含義，有利于人類生存環(huán)境的良性開展。

   透水混凝土的分類：目前，用于道路和空中的透水混凝土主要有三品種型：

（1）水泥透水混凝土。它以較高強(qiáng)度的硅酸鹽水泥為膠凝資料、采用單一級配的粗骨料、不用或少用細(xì)骨料配制的無砂、多孔混凝土。這種混凝土普通采用較高標(biāo)號的水泥，骨灰比為3.0～4.0，水灰比為0.3～0.35?；炷涟韬臀镙^干硬，壓力成型后構(gòu)成具有連通孔隙的混凝土。硬化混凝土的內(nèi)部含有15%～25%的孔隙，表觀密度低于普通混凝土，通常為1700～2200kg/m3。抗壓強(qiáng)度15～3.5MPa，抗折強(qiáng)度3～5MPa，透水系數(shù)為(1～15 ) mm/s的范圍。這種混凝土本錢低、制造簡單，適用于量大的道路鋪裝，同時耐久性好。但由于孔隙較多，和進(jìn)步強(qiáng)度、耐磨性、抗凍性是技術(shù)難點。

（2）高分子透水混凝土。采用單一粒級的骨料，以瀝青或高分子樹脂為膠結(jié)材的透水混凝土。與前者相比，它具有強(qiáng)度高，本錢高的特性。同時由十有機(jī)膠凝資料耐候性差，在大氣環(huán)境的作用下容易老化，且具有溫度敏理性，當(dāng)溫度升高時，容易軟化流淌，使透水性遭到影響。

（3）燒結(jié)透水制品。以粒狀的瓷磚、長石、高嶺土、粘土等礦物和漿體拌和，壓制成胚體，經(jīng)高溫?zé)Y(jié)而成。具有多孔構(gòu)造。該類透水性資料強(qiáng)度高、耐磨性好、耐久性。但燒結(jié)過程需求耗費，本錢高，運用于用量較小的空中部位。

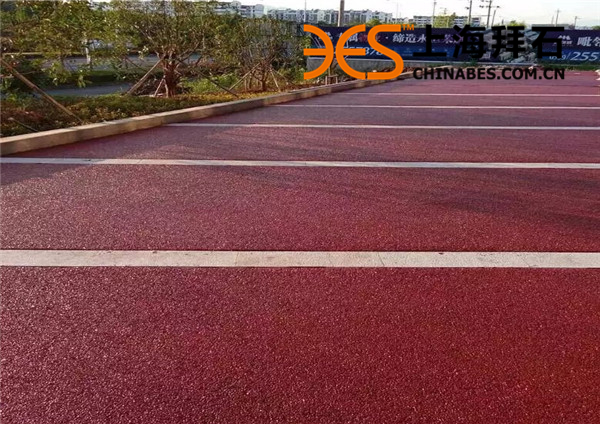

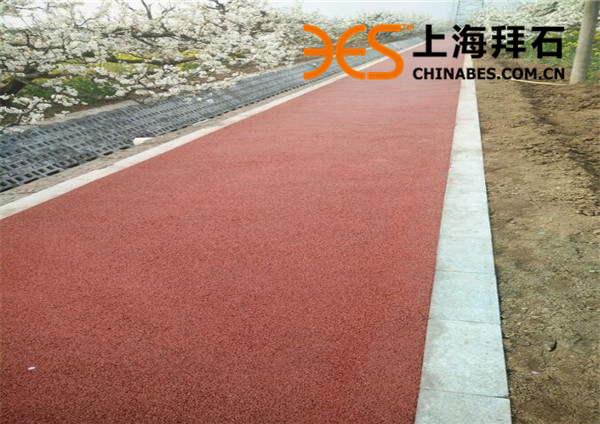

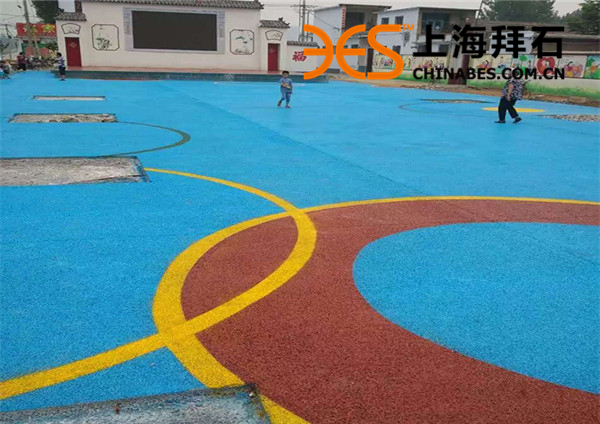

    透水混凝土是近幾年城市建設(shè)的熱門區(qū)域，各種新技術(shù)、新材料在這里得到了廣泛應(yīng)用，透水鋪裝也是其中之一。上海拜石已完成多項路面透水鋪裝工程，杰出的作用遭到當(dāng)?shù)刂鞴懿块T和業(yè)主的一致好評。
