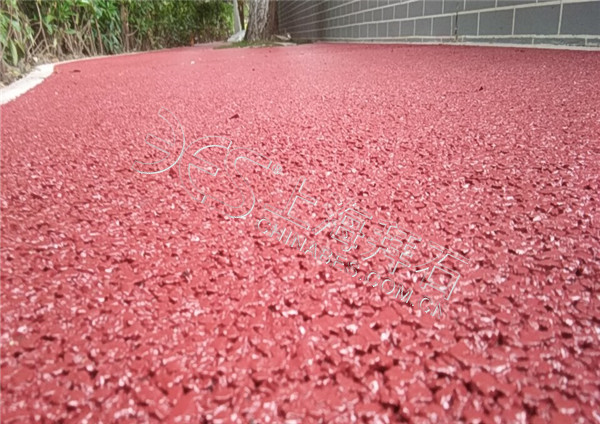

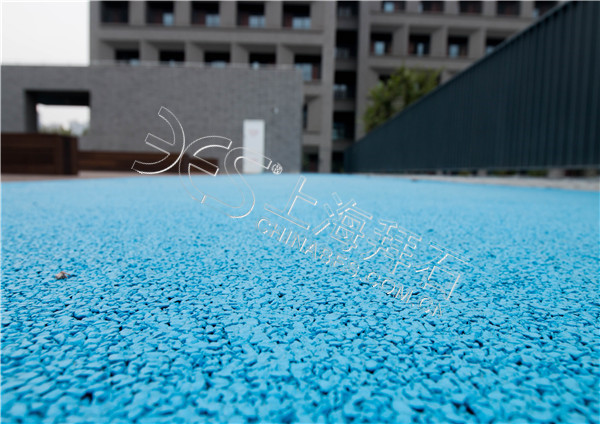

透水地坪作為一種新的環(huán)保型、生態(tài)型的路面材料、已日益遭到人們的重視?，F(xiàn)代城市的地表多被鋼筋混凝土的房屋建筑產(chǎn)品可廣泛用于各種功能的路面、園林，園區(qū)、公共停車(chē)場(chǎng)、人行路面、住宅小區(qū)、花園步道、別墅、園林路途、景觀路途、休閑路途、休閑**、園林路途、仿古建筑群、......及各種功能的路面。

  透水地坪的分類(lèi) 目前，用于道路和空中的透水混凝土主要有三品種型：
（1）水泥透水混凝土。它以較高強(qiáng)度的硅酸鹽水泥為膠凝資料、采用單一級(jí)配的粗骨料、不用或少用細(xì)骨料配制的無(wú)砂、多孔混凝土。這種混凝土普通采用較高標(biāo)號(hào)的水泥，骨灰比為3.0～4.0，水灰比為0.3～0.35?；炷涟韬臀镙^干硬，壓力成型后構(gòu)成具有連通孔隙的混凝土。硬化混凝土的內(nèi)部含有15%～25%的孔隙，表觀密度低于普通混凝土，通常為1700～2200kg/m3?？箟簭?qiáng)度15～3.5MPa，抗折強(qiáng)度3～5MPa，透水系數(shù)為(1～15 ) mm/s的范圍。這種混凝土本錢(qián)低、制造簡(jiǎn)單，適用于量大的道路鋪裝，同時(shí)耐久性好。但由于孔隙較多，改善和進(jìn)步強(qiáng)度、耐磨性、抗凍性是技術(shù)難點(diǎn)。
（2）高分子透水混凝土。采用單一粒級(jí)的骨料，以瀝青或高分子樹(shù)脂為膠結(jié)材的透水混凝土。與前者相比，它具有強(qiáng)度高，本錢(qián)高的特性。同時(shí)由十有機(jī)膠凝資料耐候性差，在大氣環(huán)境的作用下容易老化，且具有溫度敏理性，當(dāng)溫度升高時(shí)，容易軟化流淌，使透水性遭到影響。
（3）燒結(jié)透水制品。以粒狀的瓷磚、長(zhǎng)石、高嶺土、粘土等礦物和漿體拌和，壓制成胚體，經(jīng)高溫?zé)Y(jié)而成。具有多孔構(gòu)造。該類(lèi)透水性資料強(qiáng)度高、耐磨性好、耐久性**。但燒結(jié)過(guò)程需求耗費(fèi)能量，本錢(qián)高，運(yùn)用于用量較小的空中部位。

  透水地坪等生態(tài)材料，現(xiàn)在得到廣泛運(yùn)用，*有作用的即是對(duì)路面美化帶進(jìn)行改造，設(shè)置一些下凹式美化帶來(lái)接納雨水，地下鋪上沙石，雨水通過(guò)“收、蓄、滲、排”的進(jìn)程，進(jìn)入土壤補(bǔ)給地下水；沒(méi)有下滲的雨水排入蓄水槽，干旱時(shí)可用于植物或景象補(bǔ)水，完成雨水“慢排緩釋”。
