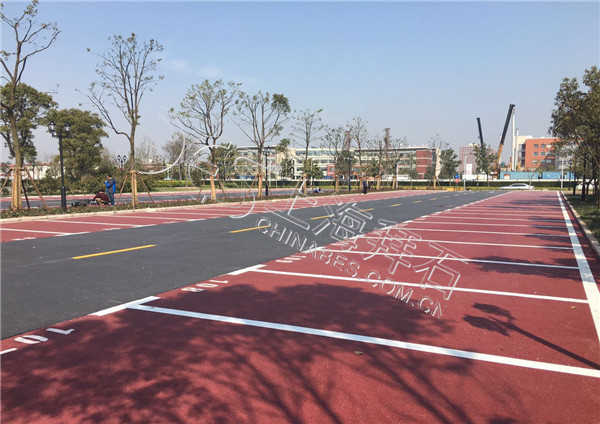

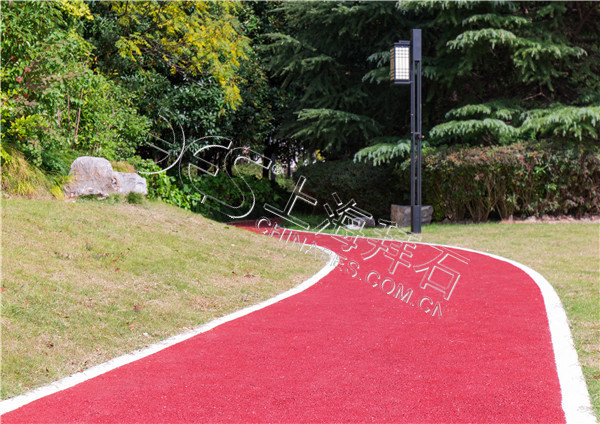

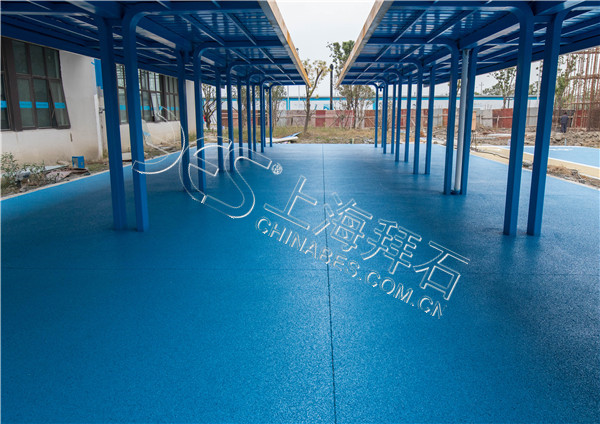

透水混凝土作為一種新的環(huán)保型、生態(tài)型的路面材料、已日益遭到人們的重視?，F(xiàn)代城市的地表多被鋼筋混凝土的房屋建筑產(chǎn)品可廣泛用于各種功能的路面、**及園林，園區(qū)、公共停車場、人行路面、住宅小區(qū)、花園步道、別墅、園林路途、景觀路途、休閑路途、休閑廣場、園林路途、仿古建筑群、......及各種功能的路面。

    透水混凝土的分類 目前，用于道路和空中的透水混凝土主要有三品種型：

（1）水泥透水混凝土。它以較高強度的硅酸鹽水泥為膠凝資料、采用單一級配的粗骨料、不用或少用細骨料配制的無砂、多孔混凝土。這種混凝土普通采用較高標號的水泥，骨灰比為3.0～4.0，水灰比為0.3～0.35?；炷涟韬臀镙^干硬，壓力成型后構成具有連通孔隙的混凝土。硬化混凝土的內(nèi)部含有15%～25%的孔隙，表觀密度低于普通混凝土，通常為1700～2200kg/m3?？箟簭姸?5～3.5MPa，抗折強度3～5MPa，透水系數(shù)為(1～15 ) mm/s的范圍。這種混凝土本錢低、制造簡單，適用于量大的道路鋪裝，同時耐久性好。但由于孔隙較多，改善和進步強度、耐磨性、抗凍性是技術難點。

（2）高分子透水混凝土。采用單一粒級的骨料，以瀝青或高分子樹脂為膠結材的透水混凝土。與前者相比，它具有強度高，本錢高的特性。同時由十有機膠凝資料耐候性差，在大氣環(huán)境的作用下容易老化，且具有溫度敏理性，當溫度升高時，容易軟化流淌，使透水性遭到影響。

（3）燒結透水制品。以粒狀的瓷磚、長石、高嶺土、粘土等礦物和漿體拌和，壓制成胚體，經(jīng)高溫燒結而成。具有多孔構造。該類透水性資料強度高、耐磨性好、耐久性**。但燒結過程需求耗費能量，本錢高，運用于用量較小的空中部位。

  透水混凝土等生態(tài)材料，現(xiàn)在得到廣泛運用，*有作用的即是對路面美化帶進行改造，設置一些下凹式美化帶來接納雨水，地下鋪上沙石，雨水通過“收、蓄、滲、排”的進程，進入土壤補給地下水；沒有下滲的雨水排入蓄水槽，干旱時可用于植物或景象補水，完成雨水“慢排緩釋”。
